色標定位與光電跟蹤:
為了保證包裝成品袋上商標圖案的完整,通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時,可用光電開關(電眼)對色標進行跟蹤定位,通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止,達到包裝成品商標圖案完整準確。

產品介紹:

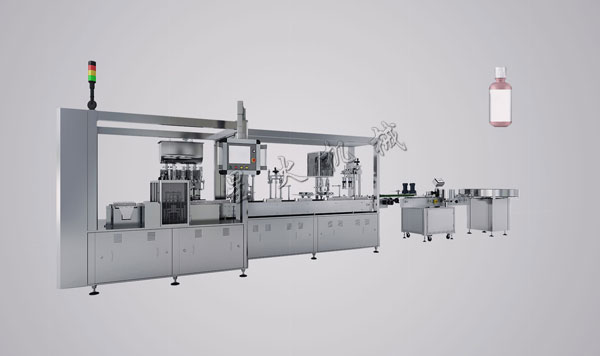

星火新設計一款水乳灌裝生產線,該灌裝生產線采用運動控制系統,使整機運行更快捷。該生產線主要用于水乳產品的灌裝,多用于日化行業,該灌裝生產線已經被多家知名企業所采納,它還可以通過有效的改良可用于醫藥和化工行業。
主要特點:
杯座自動調節裝置:采用伺服電機轉動杯座調節螺桿調節杯座大小,使更換瓶型時一鍵切換,操作更方便、節約時間。
空氣洗瓶裝置:瓶體進入洗瓶工位后,伺服電機旋轉帶動瓶體旋轉180度,一邊吹氣一邊吸氣,洗瓶完成后旋轉180度,使瓶體在灌裝前,使瓶內更加的干凈。
灌裝裝置:采用伺服電機驅動,更改觸摸屏參數可自動調節灌裝量,使操作更加的方便。灌裝嘴伺服電機帶動,可以一邊灌裝一邊上升。防止物料起泡和沖擊力過大沖出瓶體。
自動上內塞裝置:振動盤整理內塞,軌道上裝有內塞檢測光電,當軌道上內塞理滿時,振動盤停止工作,減少噪聲。伺服電機帶動取內塞頭旋轉取內塞,提高去內塞速度。上內塞時,瓶口采用氣缸定位,提高上內塞成功率。
內塞檢測裝置:通過光纖檢測瓶體有無內塞,無內塞時,機器報警提示。
自動旋蓋:人工把蓋子預旋到瓶口,伺服電機帶動旋蓋夾爪進行旋蓋,扭力可在觸摸屏直接調節。
成品抓取裝置:機械手抓取瓶子,脫離杯座,放入出瓶輸送帶,節省了人工,提高效率。

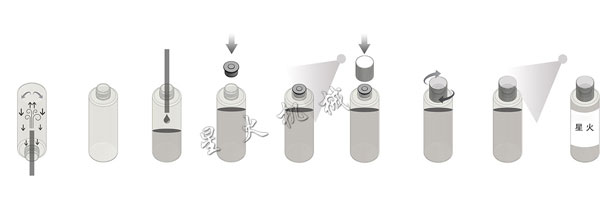

生產流程圖:
