色標定位與光電跟蹤：
為了保證包裝成品袋上商標圖案的完整，通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時，可用光電開關（電眼）對色標進行跟蹤定位，通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止，達到包裝成品商標圖案完整準確。

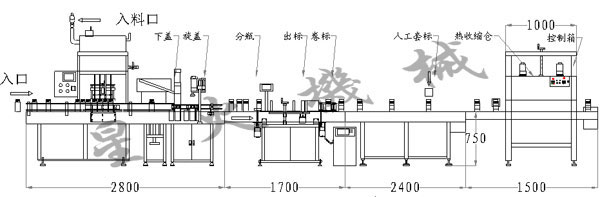

自流式灌裝旋蓋噴碼貼標收縮線設計方案圖（點擊圖片放大查看）
自流式灌裝旋蓋噴碼貼標收縮線設計方案介紹：
---------------------------------------------------------------------------------------------
4頭灌裝旋蓋噴碼貼標收縮生產線
性能特點：
1、整線機架、機腳、料槽、護欄等均采用耐腐蝕不秀鋼制作，接觸產品容器及灌裝物的位置均采用3.4#耐腐蝕不銹鋼
及塑料軟管，灌裝閥采用3.4#不銹鋼材料，耐腐蝕且清洗消毒方便，符合國家有關食品機械、食品衛生和要求。
2、灌裝機采用臺灣臺達PLC及人機界面，程序控制方便、可靠、操作簡單方便。
3、整線采用日本紅外線傳感器，位置控制更準確。
4、整線電器開關類原件采用國產名牌電器件。
5、整線輸送電機采用優質機械調速馬達、
6、灌裝機采用優質不休感氣動控制閥門，控制迅速可靠。
7、整線輸送帶采用POM賽鋼鏈片帶，耐磨耐腐蝕，噪音低，清洗容易。
8、整線氣動原件均采用JYC，質量可靠。
9、護欄、傳感器、灌裝嘴、定位汽缸、均可方便調整位置，以適應各種規格容器。
10、灌裝機采用自流式插入灌裝，減少泡沫、灌裝時不會濺出。
11、 采用臺灣威倫通5.7寸彩色人機界面，體現以人為本的理論，以相關按鈕顯示程序和傳感器執行機構。
12、4頭du立調度，并有缺料、碰嘴報警功能。
13、灌裝機采用電腦精確控制及調節各種參數，具有參數儲存更換功能。
技術參數：
1、灌裝頭數量：4
2、灌裝容量：無限制(配置不同大小灌裝嘴)
3、灌裝形式：自流式多頭升降灌裝
4、灌裝精度：<±1%
5、機架材料：不銹鋼
6、輸送速度：5-15米/分鐘
7、輸送帶寬度：82毫米
8、灌裝輸送帶材料：POM賽鋼鏈片
9、輸送帶離地高度：750毫米±50毫米 可調
10、整機功率：14KW/220V三相四線電源
11、程序控制：進口PLc配合觸摸屏人機界面
12、機器長度:整線總長8.4米 灌裝旋蓋機-2.8米，貼標機-1.7米，輸送帶2.4米，收縮機1.5米
13、氣源：4-8公斤力/平方厘米
14、灌裝速度：20-30只/分鐘
15、旋蓋速度：20-30只/分鐘
16、貼標速度：>50只/分鐘

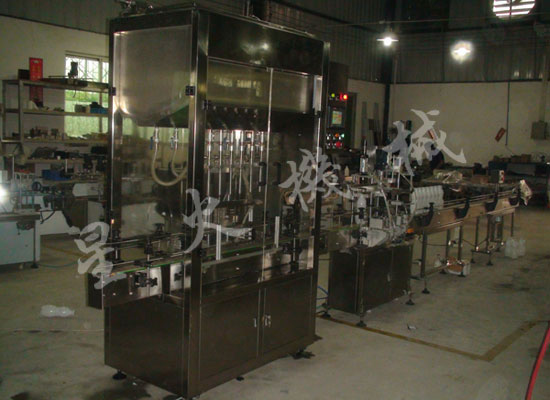

自流式灌裝旋蓋噴碼貼標收縮線實圖展示：
