色標定位與光電跟蹤：
為了保證包裝成品袋上商標圖案的完整，通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時，可用光電開關（電眼）對色標進行跟蹤定位，通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止，達到包裝成品商標圖案完整準確。

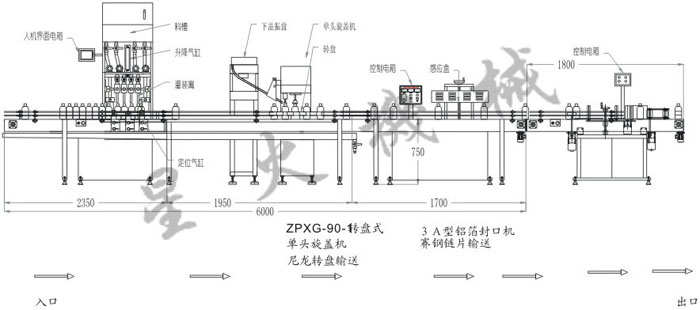

花生醬灌裝包裝生產線設計圖紙（點擊圖片放大查看）
---------------------------------------------------------------------------------------------
4頭1L醬料灌裝機（花生醬灌裝包裝生產線）
技術參數：
1、灌裝頭數量：4
2、灌裝容量：200-1000毫升
3、灌裝形式：活塞式多頭伸入灌裝，輸送帶用賽鋼煉片帶
4、灌裝速度：20-30瓶/分鐘
5、灌裝精度：<±1%
6、材料：灌裝機架采用不銹鋼，接觸物料部分采用不銹鋼或工程塑料
7、輸送速度：5-15米/分鐘
8、輸送帶寬度：114毫米
9、輸送帶：6米賽鋼鏈片式
10、輸送帶離地高度：750毫米±20毫米
11、整機功率：900W/220V交流單相
12、程序控制：進口PLc配合觸摸屏人機界面
13、送料方式：自吸上料
14、活塞材料：316不銹鋼
15、保護裝置：碰嘴停機報警
16、驅動電機：750W機械調速
17、料槽容量：100L
------------------------------------------
ZPXG-90-1轉盤式單頭旋蓋機(配提升輸送式送蓋設置)技術參數：
適用瓶身直徑：60-110 mm
適用瓶蓋直徑：50-100 mm 不同規格需更換旋蓋頭
轉盤直徑：500 mm
轉盤驅動：370W電機+ 精密分度器
旋蓋驅動：140W電機
送蓋電機功率：140W
生產能力：40-60只/分鐘
額定電壓：220V/50Hz
氣源：4-8Kg/cm*cm
整機功率：1000W
外型尺寸：長1000×寬50×高1950 mm
整機重量：100Kg
------------------------------------------
TB-90L立式貼標機(只貼圓瓶)
技術參數：
適用產品范圍：外徑12-100 mm 高度30-280 mm
適用標簽范圍：高15-150 mm 長 20-300 mm
程序控制：進口PLC
生產能力：100-150瓶/分鐘
額定電壓：220V/50Hz
整機功率：180W
外型尺寸：1800×1100×1300 mm
整機重量：200Kg
-----------------------------------------
A型鋁箔封口機
技術參數：
適用瓶口直徑：50-100 mm
適用瓶高：40-280 mm
生產能力：40瓶/分鐘
輸送帶：配流水線
額定電壓：220V/50Hz
整機功率：3000W
外形尺寸：長2440×寬410×高1350 mm

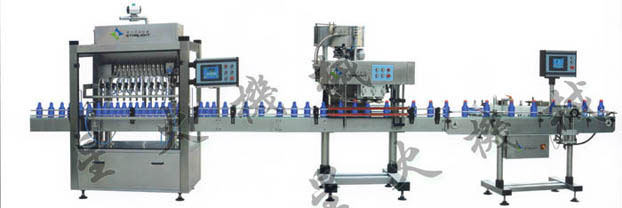

花生醬灌裝包裝生產線實圖展示：
