色標定位與光電跟蹤:
為了保證包裝成品袋上商標圖案的完整,通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時,可用光電開關(電眼)對色標進行跟蹤定位,通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止,達到包裝成品商標圖案完整準確。

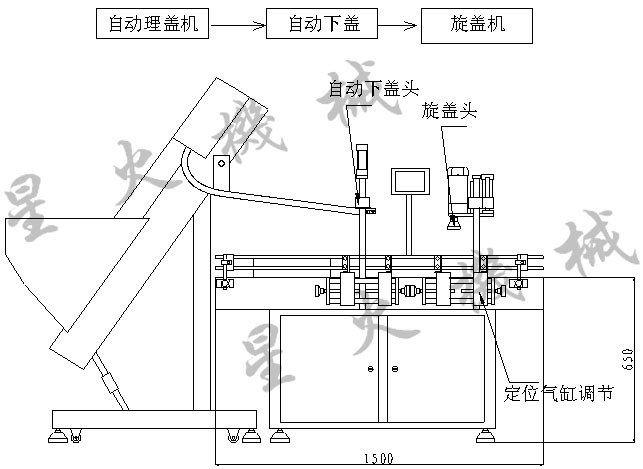

旋蓋機設計方案圖(自動理蓋、下蓋、旋蓋生成線)
旋蓋機設計方案介紹:
---------------------------------------------------------------------------------------------
自動理蓋/下蓋/旋蓋線--主要材料清單
機架外露部位采用304#不銹鋼板,外露部件采用經過陽極氧化表面處理的高強度合金鋁及45#鋼鍍烙。
程序控制:臺灣臺達PLC
臺灣威倫通5.7寸彩色觸摸屏幕
測件檢測電眼:KEYENCE(日本)
輸送帶:82寬POM鏈條式輸送帶
輸送帶驅動:上海歐特90W交流電機
輸送帶調速器:歐特調速器
旋蓋驅動:上海歐特60W交流電機
理蓋驅動:上海歐特200W交流電機
理蓋輸送帶:254寬POM鏈片式輸送帶
理蓋輸送帶調速器:臺灣臺達變頻器
氣動元件:廣州JYC
扭力計:日本中村扭力計
自動理蓋/下蓋/旋蓋線實圖展示:
