色標定位與光電跟蹤：
為了保證包裝成品袋上商標圖案的完整，通常在制作包裝材料時印刷上用于定位的色標。使用這種印有色標的包裝材料時，可用光電開關（電眼）對色標進行跟蹤定位，通過控制系統驅動步進電機旋轉并按照色標之間的距離自動停止，達到包裝成品商標圖案完整準確。

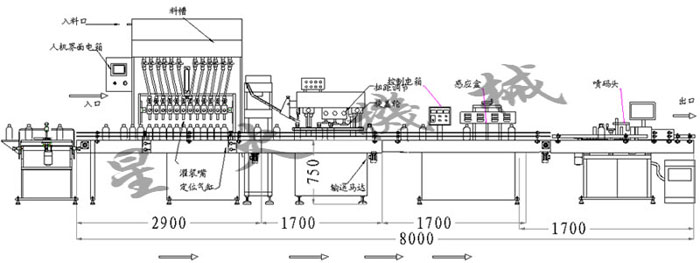

液體灌裝旋蓋封口貼標線設計方案圖(點擊圖片查看大圖)
液體灌裝旋蓋封口貼標線設計方案介紹：
---------------------------------------------------------------------------------------------
技術參數1
圖號20080529P2GXT
三型鋁箔感應機
適用瓶口直徑：6-55mm
適用瓶高：40-280mm
生產能力：260瓶/分鐘(以直徑40mm瓶子為例)
輸送帶：長1700mm 寬82mm
輸送帶速度：0-13.5米/分鐘
額定電壓：220V/50Hz
整機功率：3000W
外型尺寸：長1700×寬410×高1350mm
整機重量：100K
-----------------------------------------
活塞式灌裝機 主要技術參數
灌裝閥個數16個
主傳動電機功率0.55Kw
適用瓶高：按客戶樣板
適用瓶徑：按客戶樣板
灌裝容量0.1-1L
灌裝精度 +-1%
灌裝物粘度 7-370cp （50@）
壓縮空氣壓力 0.4-0.6Mpa
壓縮空氣消耗量 0.1M/3M
外型尺寸 2100×2370×2700mm (長+寬+高)
重量 1000Kg
-----------------------------------------
TB-90LR立式貼標機參數
技術參數：
適用產品范圍：外徑50-90mm 高度 50-230mm
適用標簽范圍：高15-100mm 長20-300mm
生產能力：50-200瓶/分鐘
額定電壓：220V/50Hz
整機功率：1000W
外型尺寸：1700×1100×1300mm
整機重量：200Kg
------------------------------------------
XG2007自動旋蓋機(配振盤式送蓋機)
技術參數：適用瓶身直徑：50-90mm
適用瓶蓋直徑：18-50mm
不同規格瓶蓋需更換振盤
生產能力：20-150瓶/分鐘
額定電壓：220V/50Hz
整機功率：800W
驅動電機：140W調速
輸送速度：5-15米/分鐘
輸送帶寬度：82毫米
輸送帶：賽鋼鏈片式
輸送帶離地高度：750毫米±20毫米
-----------------------------------------
送瓶機
技術參數：
轉盤資金：700mm
轉盤材料：玻璃
送瓶能力:0-80瓶/分鐘
額定電壓:220V/50Hz
整機功率:150W
驅動電機：140W交流調速

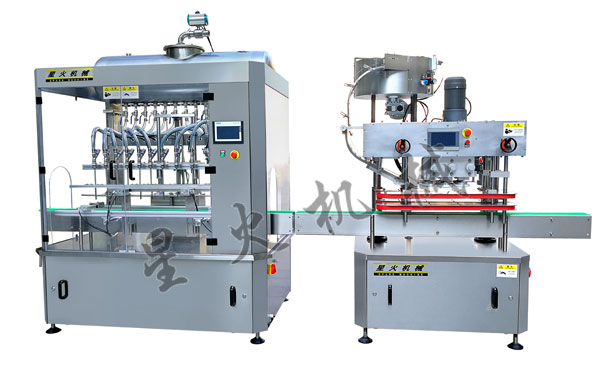

液體灌裝旋蓋封口貼標線實圖展示：
